Полибутилентерефталат (ПБТ) - KABLO-POLI-BUTILEN-TEREFTALAT-PBT

Полибутилентерефталат (ПБТ) - KABLO-POLI-BUTILEN-TEREFTALAT-PBT

Номер Детали: KABLO-POLI-BUTILEN-TEREFTALAT-PBT

Альтернативные Кросс-Номера: 3907991090

Категория: Кабельное Сырьё

Описание

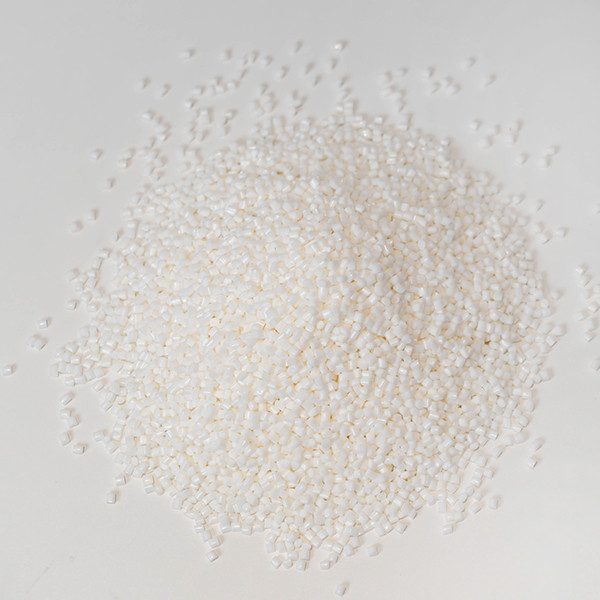

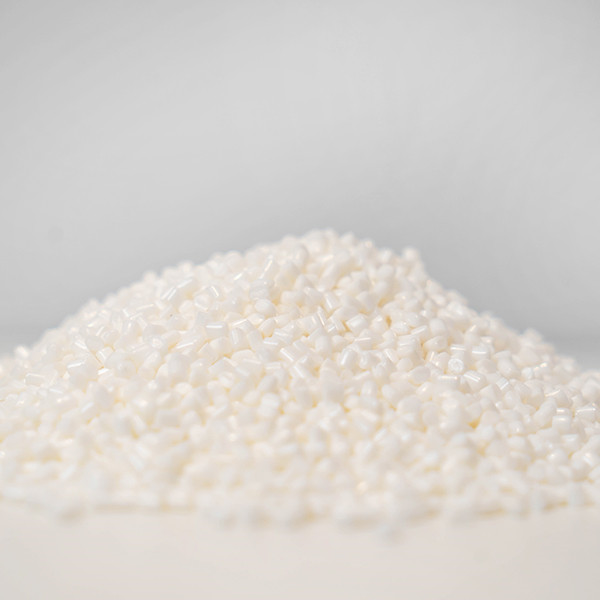

Полибутилентерефталат представляет собой частицы молочно-белого или молочно-желтого полупрозрачного или непрозрачного термопластичного полиэстера. Полибутилентерефталат (ПБТ) обладает превосходными механическими свойствами, электроизоляционными свойствами, маслостойкостью, стойкостью к химической коррозии, легкостью формования, низким поглощением влаги и т. д. и является наиболее часто используемым материалом для вторичного покрытия оптического волокна.

В оптоволоконном кабеле оптическое волокно очень хрупкое. Хотя механическая прочность оптического волокна повышается после первичного покрытия, требований к кабелям все еще недостаточно, поэтому требуется вторичное покрытие. Вторичное покрытие является наиболее важным методом механической защиты оптического волокна в процессе производства волоконно-оптического кабеля, поскольку вторичное покрытие не только обеспечивает дополнительную механическую защиту от сжатия и растяжения, но также создает избыточную длину оптического волокна. Благодаря своим хорошим физическим и химическим свойствам полибутилентерефталат обычно используется в качестве экструзионного материала для вторичного покрытия оптических волокон в наружных волоконно-оптических кабелях.

Мы можем предоставить OW-6013, OW-6015 и другие типы полибутилентерефталата для вторичного покрытия оптоволоконного кабеля.

Предоставленный нами материал ПБТ имеет следующие характеристики:
1) Хорошая стабильность. Малый масштаб усадки, небольшое изменение объема при использовании, хорошая стабильность при формовании.
2) Высокая механическая прочность. Большой модуль упругости, хорошие характеристики растяжения, высокая прочность на растяжение. Значение противолатерального давления трубки выше стандартного.
3) Высокая температура искажений. Отличные характеристики искажений при больших и малых нагрузках.
4) Устойчивость к гидролизу. Обладает превосходной стойкостью к гидролизу, что увеличивает срок службы оптоволоконного кабеля по сравнению со стандартными требованиями.
5) Химическая стойкость. Отличная химическая стойкость и хорошая совместимость с волоконной пастой и кабельной пастой, не поддается коррозии.

В основном используется для производства вторичного покрытия оптического волокна наружного оптоволоконного кабеля со свободной трубкой.

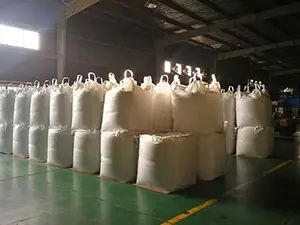

Материал ПБТ упаковывается в внешнюю упаковку из полипропиленового тканого мешка по 1000 кг или 900 кг, выложенного мешком из алюминиевой фольги; или 25-килограммовый мешок из крафт-бумаги, внешняя упаковка, выложенная пакетом из алюминиевой фольги.
После упаковки его кладут на поддон.
1) Размер мешка 900 кг: 1,1 м*1,1 м*2,2 м
2) Размер мешка 1000 кг: 1,1 м*1,1 м*2,3 м

1) Продукт следует хранить в чистом, гигиеничном, сухом и вентилируемом складе.
2) Изделие следует хранить вдали от химикатов и коррозионно-активных веществ, нельзя штабелировать вместе с легковоспламеняющимися продуктами и не следует располагать вблизи источников огня.
3) Изделие следует избегать прямых солнечных лучей и дождя.
4) Товар должен быть полностью упакован во избежание попадания влаги и загрязнения.
5) Срок хранения продукта при обычной температуре составляет 12 месяцев со дня производства.

Характеристики

Оплата и доставка

ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ:
30000т/год
УСЛОВИЯ ОПЛАТЫ:
Т/Т, Л/К, Д/П и т.д.
СРОК ПОСТАВКИ:
3 дня
ЗАГРУЗКА КОНТЕЙНЕРА:
18т/20ГП, 24т/40ГП
ПЕРЕВОЗКИ:
По морю
ПОРТ ПОГРУЗКИ:
Шанхай, Китай
КОД ТН ВЭД:
3907991090
ХРАНИЛИЩЕ:
6-8 месяцев

Техническая таблица 1

Нет.	Тестируемый предмет	Единица	Стандартное требование	Ценить
1	Плотность	г/см³	1,25～1,35	1.31
2	Скорость течения расплава (250 ℃, 2160 г)	г/10мин	7,0～15,0	12,5
3	Содержание влаги	％	≤0,05	0,03
4	Водопоглощение	%	≤0,5	0,3
5	Предел прочности при текучести	МПа	≥50	52,5
	Удлинение при выходе	%	4,0～10,0	4.4
	Разрывное удлинение	%	≥100	326,5
	Модуль упругости при растяжении	МПа	≥2100	2241
6	Модуль упругости при изгибе	МПа	≥2200	2243
6	изгибная прочность	МПа	≥60	76,1
7	Температура плавления	℃	210～240	216
8	Твердость по Шору (HD)	/	≥70	73
9	Удар Изода(23℃)	кДж/㎡	≥5,0	9,7
9	Удар Изода(-40℃)	кДж/㎡	≥4,0	7,7
10	Коэффициент линейного расширения (23℃～80℃)	10^-4K^-1	≤1,5	1,4
11	Объемное сопротивление	Ом·см	≥1,0×10¹⁴	3,1×10¹⁶
12	Температура теплового искажения (1,80 МПа)	℃	≥55	58
12	Температура теплового искажения (0,45 МПа)	℃	≥170	178
13	Термический гидролиз
	Предел прочности при выходе	МПа	≥50	51
	Удлинение при разрыве	％	≥10	100
14	Совместимость материала и наполнителей
	Предел прочности при выходе	МПа	≥50	51,8
	Удлинение при разрыве	％	≥100	139,4
15	Свободная трубка против бокового давления	N	≥800	825
Примечание. Этот тип полибутилентерефталата (ПБТ) представляет собой универсальный материал вторичного покрытия оптических кабелей.

Техническая таблица 2

Нет.	Тестируемый предмет	Единица	Стандартное требование	Ценить
1	Плотность	г/см³	1,25～1,35	1.31
2	Скорость течения расплава (250 ℃, 2160 г)	г/10мин	7,0～15,0	12,6
3	Содержание влаги	％	≤0,05	0,03
4	Водопоглощение	%	≤0,5	0,3
5	Предел прочности при текучести	МПа	≥50	55,1
	Удлинение при выходе	%	4,0～10,0	5.2
	Удлинение при разрыве	%	≥100	163
	Модуль упругости при растяжении	МПа	≥2100	2316
6	Модуль упругости при изгибе	МПа	≥2200	2311
6	изгибная прочность	МПа	≥60	76,7
7	Температура плавления	℃	210～240	218
8	Твердость по Шору (HD)	/	≥70	75
9	Удар Изода (23 ℃)	кДж/㎡	≥5,0	9.4
9	Удар Изода (-40℃)	кДж/㎡	≥4,0	7,6
10	Коэффициент линейного расширения (23℃～80℃)	10^-4K^-1	≤1,5	1.44
11	Объемное сопротивление	Ом·см	≥1,0×10¹⁴	4,3×10¹⁶
12	Температура теплового искажения (1,80 МПа)	℃	≥55	58
12	Температура теплового искажения (0,45 МПа)	℃	≥170	174
13	Термический гидролиз
	Предел прочности при выходе	МПа	≥50	54,8
	Удлинение при разрыве	％	≥10	48
14	Совместимость материала и наполнителей
	Предел прочности при выходе	МПа	≥50	54,7
	Удлинение при разрыве	％	≥100	148
15	Свободная трубка против бокового давления	N	≥800	983
Примечание. Этот полибутилентерефталат (ПБТ) обладает высокой устойчивостью к давлению и подходит для производства вторичного покрытия микрооптического кабеля, продуваемого воздухом.
